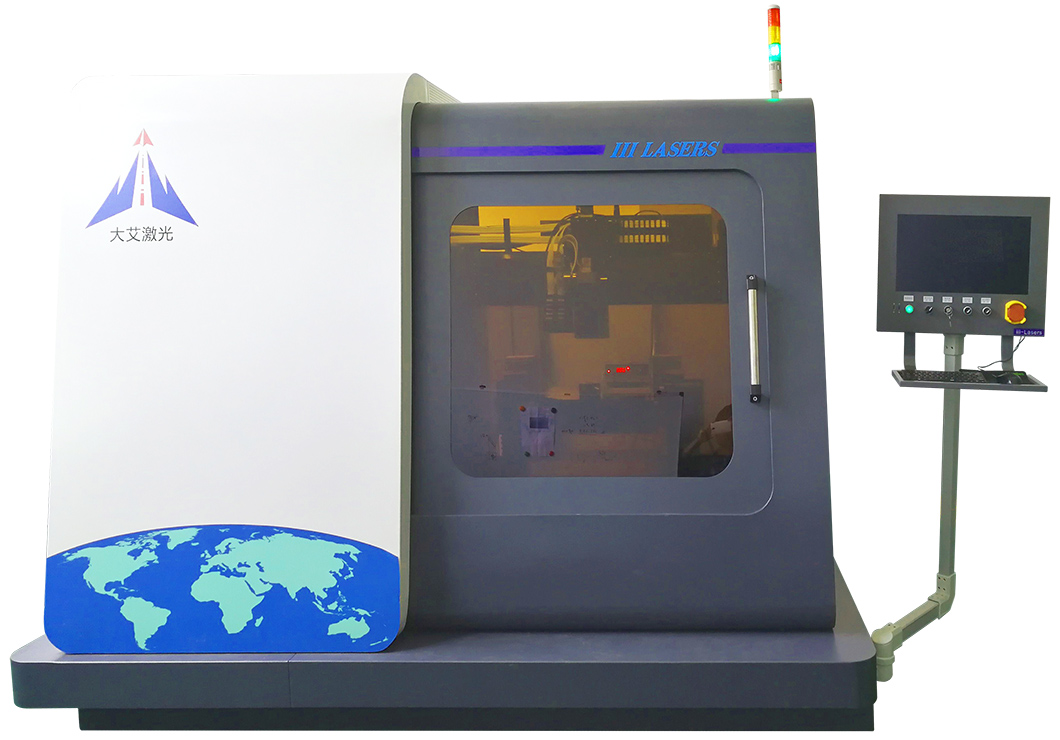

五轴联动激光三维加工系统(CNC)


该设备可满足国家在飞机发动机,重载燃气轮机热端部件复杂汽膜冷却异型孔制备的工艺研究和试验件的加工,及高端零部件的制造。也可应用到模具制造,医疗器械加工、喷油嘴打孔等民用领域,具备完全自主知识产权。


目前状态:定制销售

产品编号:SN20170505163627513


预定、询价请咨询:



产品介绍


该设备可满足国家在飞机发动机,重载燃气轮机热端部件复杂汽膜冷却异型孔制备的工艺研究和试验件的加工,及高端零部件的制造。也可应用到模具制造,医疗器械加工、喷油嘴打孔等民用领域,具备完全自主知识产权。





产品特点



加工精密度高

应用领域广泛,通用性强大

解决激光制备冷却孔面临的热损伤和背伤问题





性能指标参数





名称

加工幅面

X

±3um

X

800mm

Y

1000mm

Y

±3um

Z

300mm

A

±90°

Z

±5um

C

Nx360°






产品应用

>微槽加工



材料种类:陶瓷、金属、有机物、硬脆性材料、薄膜产品等。

加工参数:深度10-300微米,槽宽100微米,间距200微米,精度10微米内,可加工硬脆性材料。

加工效果:微槽深度0.3mm,刻微槽后的换热表面积约为刻微槽前的3.6倍。温度从479.4K降至367.1K。与空气之间的平均等效对流换热系数降为0.7。


(微槽对表面散热能力的影响仿真)


>微孔加工

材料种类:普通金属及合金(铁、铜、铝、镁、锌等所有金属)、稀有金属及合金(金、银、钛)等材料)。



技术要求:在超高温陶瓷平面基材上,加工深小孔,孔直径0.8±0.05mm,锥度小于0.2°,深度4±0.05mm。


>微织构加工

材料种类:铜板、钛合金、不锈钢等。

加工后产生哪些特性:改善接触对表面摩擦性。

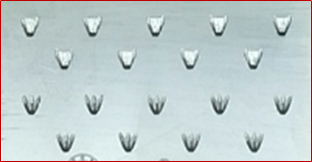

>三维复杂异形孔


材料种类:单晶高温合金、铝合金、cmc、石墨等材料。

孔类型:高质量三维异形孔、孔倾斜度在30度到20度之间。

测试结果:如下图


     ↑直孔的剖面速度场


     ↑异型孔的剖面速度场


气体表面附着能力比较


↑直孔



↑异型孔
