大艾激光

加工服务


加工服务

◎  激光精细加工(重复定位精度:± 3-5um.):复杂异型孔加工、表面微织构加工、刀具加工、模具制造及特种材料切割等。

◎  激光冲击强化处理。

◎  激光清洗。

> 根据您的业务需求,我们可为您量身定制高、中、低端激光精密加工装备:包括多尺度金属、复合材料加工(如;孔、微细织构及精细切割等)、激光冲击强化及激光清洗等。

五轴三维激光加工系统:

参数:





名称

加工幅面

X轴

±3um

X轴

800mm

Y轴

1000mm

Y轴

±3um

Z轴

300mm

A轴

±90°

Z轴

±5um

C轴

Nx360°



加工范畴及案例:


>微槽


材料种类:陶瓷、金属、有机物、硬脆性材料、薄膜产品等。

加工参数:深度10-300微米,槽宽100微米,间距200微米,精度10微米内,可加工硬脆性材料。

加工效果:微槽深度0.3mm,刻微槽后的换热表面积约为刻微槽前的3.6倍。温度从479.4K降至367.1K。与空气之间的平均等效对流换热系数降为0.7。




>微孔

材料种类:普通金属及合金(铁、铜、铝、镁、锌等所有金属)、稀有金属及合金(金、银、钛)等材料)。


技术要求:在超高温陶瓷平面基材上,加工深小孔,孔直径0.8±0.05mm,锥度小于0.2°,深度4±0.05mm。


>微织构

材料种类:铜板、钛合金、不锈钢等。

加工后产生哪些特性:改善接触对表面摩擦性。



>三维复杂异形孔



材料种类:单晶高温合金、铝合金、cmc、石墨等材料。

孔类型:高质量三维异形孔、孔倾斜度在30度到20度之间。

测试结果:如下图


     直孔的剖面速度场



     异型孔的剖面速度场


气体表面附着能力比较


     直孔



     异型孔



激光冲击强化处理

发动机涡轮叶片、模具、精密传动齿轮等零部件表面激光冲击强化处理。



激光清洗

包括除锈、除漆、除油污等。




大尺度超高速激光清洗系统

加工幅面mm

母材

表面情况

涂层厚度mm

有效焦深mm

清洗效率m²/h

最终效果





3000×6000

铸铁

锈蚀

0.08





30

7.2

母材无伤

碳钢板

锈蚀

0.05

10.0

母材无伤

不锈钢板

油污+锈蚀

轻微

7.5

完全除净

模具

油污+铁屑

中度

10.2

完全除净

铝板

氧化物

0.01

10.5

母材无伤

不锈钢

烤漆

0.10

3.0

完全除净










手持式激光清洗机(DA-PLC100型)

加工幅面(mm

母材

表面情况

涂层厚度(mm

有效焦深(mm

清洗效率(m²/h

最终效果





不限

铸铁

锈蚀

0.08





20

3.6

母材无伤

碳钢板

锈蚀

0.05

5.0

母材无伤

不锈钢板

油污+锈蚀

轻微

3.8

完全除净

模具

油污+铁屑

中度

5.2

完全除净

铝板

氧化物

0.01

6.0

母材无伤

不锈钢

烤漆

0.10

1.6

完全除净









手持式激光清洗机(DA-PLC200型)

加工幅面mm

母材

表面情况

涂层厚度mm

有效焦深mm

清洗效率m²/h

最终效果





不限

铸铁

锈蚀

0.08





20

5.8

母材无伤

碳钢板

锈蚀

0.05

7.5

母材无伤

不锈钢板

油污+锈蚀

轻微

7.8

完全除净

模具

油污+铁屑

中度

7.5

完全除净

铝板

氧化物

0.01

8.0

母材无伤

不锈钢

烤漆

0.10

2.2

完全除净

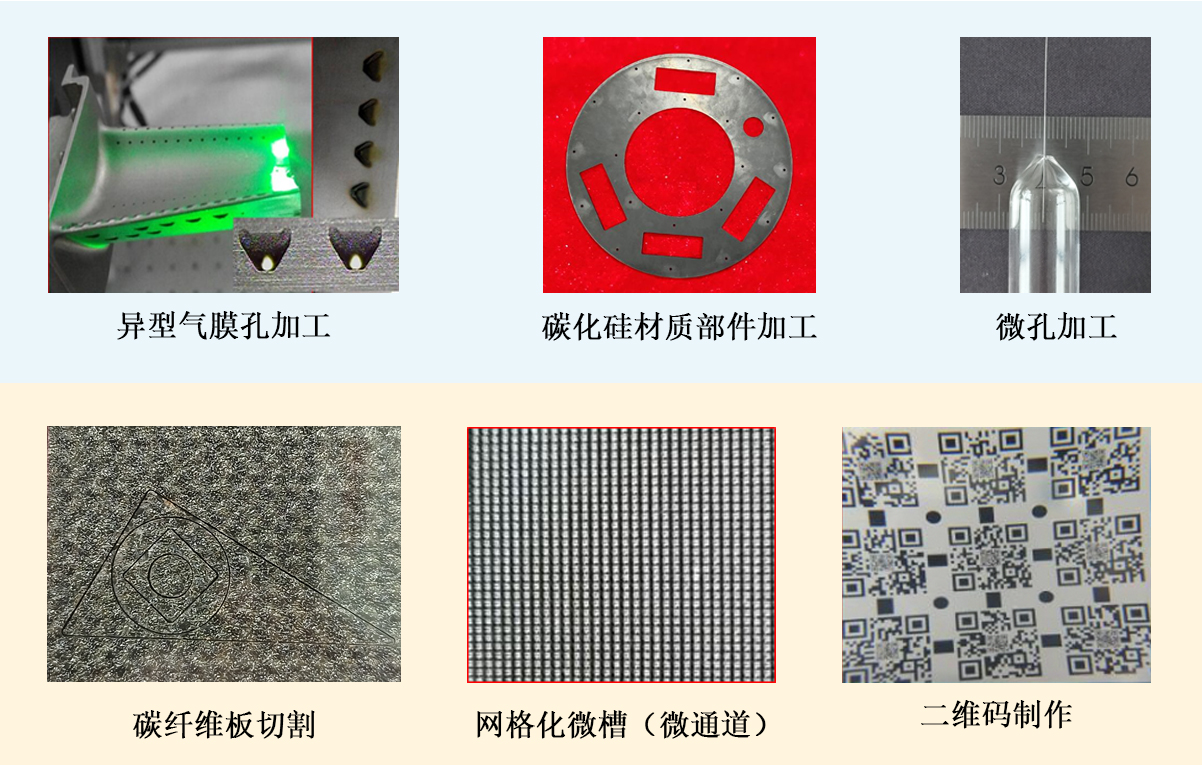

附:加工案例展示以下部分图片是在放大镜下拍摄)


     图1  复杂气膜异型冷却孔



     图2 CMC部件加工



     图3 铝基复合材料样件



      图4 复合材料切割



     图5碳化硅材质部件加工



     图6微孔(盲孔)加工



     图7 网格微槽(微通道)



     图8 直线微槽(微通道)



 图9 反锥度槽



     图10 模具清洗

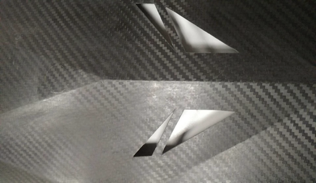

图11 碳纤维薄板加工

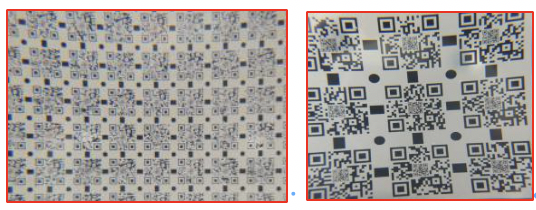

图12 玻片上二维码加工
